PCBA是由國外發明傳入中國的,他是電子產品制造中較為核心的一種組成部件,首先需要各種電子零配件組裝在一起,這就要求了組裝PCBA機械設備的精密性以及智能化,接下來,我們就來探討一下加工PCBA的機械設備,一起了解一下.

　　PCBA加工是機械集成化程度比較高的電子加工行業,越來越成熟的加工機械的使用和制造工藝的改良使得PCBA加工成品的良率不斷提高,效率逐漸增加.PCBA加工中常用的加工機械有下面一些類型.

　　PCBA加工機器一:印刷機

　　印刷機位于PCBA加工生產線的前端,主要用途是PCB電路板印刷焊膏或貼片膠.工作流程是印刷機鋼網的網孔與PCB焊盤對正后,通過刮刀的運動,把放置在鋼網上的焊膏或貼片膠漏印到PCB焊盤或相應的位置上,為PCBA加工后續流程中的元器件貼裝做準備.

　　PCBA加工機器二:點膠機

　　點膠機主要用途是涂覆焊膏或貼片膠.工作流程是通過真空泵的壓力,在PCBA器件所需位置涂覆制定劑量的膠水或焊膏.點膠機的優勢在于在生產過程中,不需要更換制作治具,大大縮短生產周期,適合于小批量多產品生產.

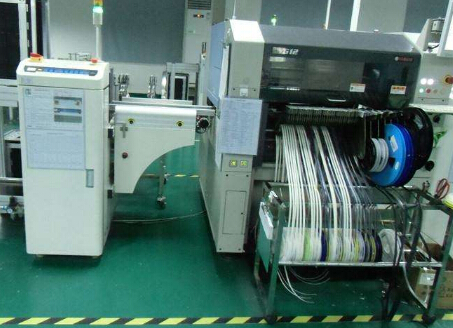

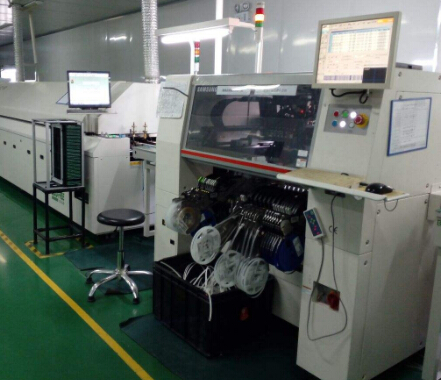

　　PCBA加工機器三:貼片機

　　貼片機是PCBA加工中的核心機械設備,又叫貼裝機.主要用途是通過事先設定的條件,準確地從制定位置去除知道的物料,正確地貼裝到指定的位置上.PCBA加工的貼裝能力和生產能力主要取決于貼片機的速度和精度等功能參數.也是PCBA工藝中技術含量最高、最復雜、最昂貴的設備.

　　全自動貼片機是集精密機械、電動、氣動、光學、計算機、傳感技術等為一體的高速度、高精度、高度自動化、高度智能化設備.

　　PCBA加工機器四:回流焊機

　　主要用途是通過提供穩定可控的加熱環境,把印刷機預先分配在PCB電路板上的焊料融合,使表面貼裝元件與PCB焊盤通過焊膏可靠的結合在一起.

　　PCBA加工機器五:檢測設備

　　檢測設備的主要作用是對貼裝好的PCBA進行裝配質量和行街質量的檢測,所用設備主要有放大鏡、顯微鏡、自動光學檢測儀、在線測試儀、X-ray檢測系統、功能測試儀等.根據檢測的需要,其安裝位置是在生產線相應后面的位置.

　　PCBA加工機器六:返修設備

　　返修設備的主要作用是對檢測出現故障的PCBA成品進行返工修理,所用工具為烙鐵,BGA返修臺等.

　　PCBA加工機器七:清洗設備

　　清洗設備的作用是將加工好的pcba成品上影響電性能的物質或?qū)θ梭w有害的焊接殘留物除去,如助焊劑等.若使用免清洗焊料可以不用清洗,清洗所用設備為超聲波清洗機和專用清洗液(洗板水:洗板水為極易揮發的可燃性液體,注意使用安全).
