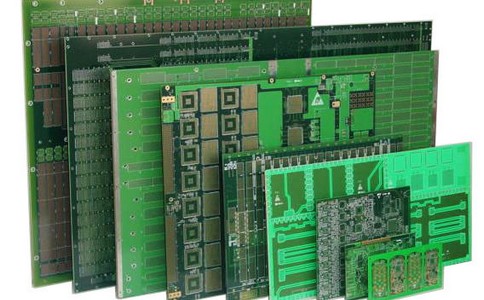

PCB板大家應該都不陌生，這是現代社會之中電子元件生產行業經常使用到的重要設備。今天小編就來和大家聊聊PCB板的相關話題。大家知道我們?nèi)粘Ｉ钪卸加心膸追N常見的PCB分板機嗎？關于PCB板自動鎖螺絲機我們又應該了解哪些知識？以下關于“PCB板自動鎖螺絲機相關知識說明以及分板機簡單介紹”的介紹。

【四種可分異形PCB板的PCB分板機】

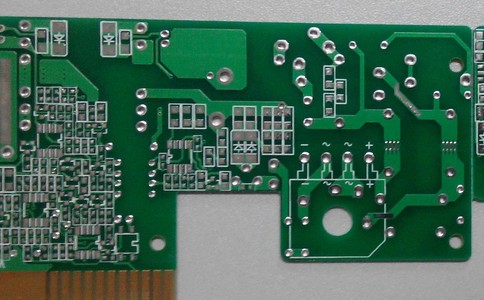

異形PCB板常用的PCB分板機型號異形PCB板顧名思義就是PCB拼板的方式不是直線的，是各種不規則的連接方式來進行拼接的，這種拼板方式對于現在產品的設計及生產有著比V槽更加靈活的作用，所用異形PCB拼板將會應用越來越廣，目前共生產研發有四款型號的異形拼板PCB分板機，下邊就逐一的介紹下這四種可分異形PCB板的PCB分板機。

一，氣動沖壓式PCB分板機，CWPE（要選用此型號，需要根據異形PCB拼版來制作一套相關的五金沖切模，然后安裝到氣動沖壓式PCB分板機便可進行分切操作?？梢淮涡苑智谐鲆徽娴漠愋蜳CB板?？煞周洶寮坝舶濉４诵吞枮槟_輪可移動型分板機。）

把分板沖模安裝在氣動沖壓式PCB分板機上，把要分切的異形PCB板放于下模對應位置，按啟動開關可進行一次性分板，工作中下模采用自動推拉，減輕勞動強度，更提全度，同時取放成品十分方便。

氣動沖壓式PCB分板機應用于：手機，數碼像機，電子配件，電腦，汽車等的電路板批量模切，切割多聯電路板時，能發揮效果。電子行業如手機板，內存卡，手機軟線路，HDI（度印刷電路板）、FPCB（柔性電路板）和FCCL（柔性覆銅箔層壓板）等分割。對于大批量通槽式PCB基板和軟性線路板（FPC）的分割，效率尤為顯著。

氣動沖壓式PCB分板機，CWPE特點：1、自動化程度高，操作簡單安全2、可更換多款模具，且換模方便容易3、下模自動進出，取放產品方便，成品可落入抽屜4、將切板時產生的內應力降至并且避免錫裂5、沖切半成品PCB、FPC效率極高

二，機構沖壓式PCB分板機，CWPL（要選用此型號，需要根據異形PCB拼版來制作一套相關的五金沖切模，然后安裝到機構沖壓式PCB分板機便可進行分切操作?？梢淮涡苑智谐鲆徽娴漠愋蜳CB板?？煞周洶寮坝舶?。此型號為桌面型分板機。）

工作原理基本同機構沖壓式PCB分板機，CWPE，區別在于沖切模的動力來源不同，一個是氣動，一個是機構運動；還有是一個屬于桌面型的，另一個是便于移動型的；在選用時可根據工廠廠房及產線等情況來決定選用。

三，氣動鉤刀式PCB分板機，CWV-LT（利于“T”或“L”型鉤刀刀片沖切來進行分切，當客戶需要分切異形PCB板的型號及數量不多時可選用此種方式，具有較高的經濟性。）鉤刀PCB分板機氣動鉤刀式PCB分板機，CWV-LT特點：1，全氣動控制，操作簡單2，適合分切各種PCB連接點3，鉤刀式工作，鉤刀之外形可訂做4，替換鉤刀方便快捷5，體積小，不損傷基板及基板上之零件

四，銑刀式PCB分板機，視覺全自動PCB分板機，CW-F01（相關型號中，自動化程度，價位也相對較高些，綜合說是具有較高的性價比的，適用于客戶的異形PCB拼板型號及數量較多時。）

銑刀式PCB分板機，視覺全自動PCB分板機主要是利用銑刀高速運轉將多連片剛性PCB板，按預先編程路徑將之分割開來的設備，克服了以往走刀式和走板式分板機只能直線分割的局限性。采用銑刀式PCB分板機，視覺全自動PCB分板機來分板，能得到光滑的切割面也能保證產品的安全，此種作業應力小，對BGA，QFP，即一些細小元件傷害小，靈活度也非常高。應用范圍：適用于郵票孔連接且不規則的剛性PCB板分割。

【PCB板自動鎖螺絲機的基本信息介紹】

1.產品容易損壞

2.需要員工多，日常開資大，難管理

3.產量多了，達不到要求

自動鎖螺絲機性能是針對待鎖付產品的專用鎖付機，送料方式通常采用人工放料，用人工控制螺絲機啟停，通常適用于較大體型產品。由于多軸式鎖螺絲機通常需要用底模固定產品，每個產品的大小形狀不同，需要有專門針對的底模。

一：鎖付軸數1-16軸可選，可同時打1-16顆螺絲

二：同一工件多顆相同或不同規格螺絲同時進行高效率鎖付，適合于機械化程序、自動化程序較高，產品精細化程度較高產品生產線

三：多功能一體機，可靈活搭載多種周邊輔助作業

四：智能化檢測，鎖付過程浮鎖、滑牙不遺漏減少檢驗工序

五：通用性好?？扇斯ぴO(shè)置某把電批不鎖螺絲

以上關于“四種可分異形PCB板的PCB分板機”和“PCB板自動鎖螺絲機的基本信息介紹”的介紹，希望能讓您了解“PCB板自動鎖螺絲機相關知識說明以及分板機簡單介紹”帶來幫助。
